Paano Nagtutulungan ang DC Contactors at Fuse?

I. Functional na Definition: Isang Dual-Layer Protection Architecture na may Malinaw na Tinukoy na Mga Tungkulin

DC Contactor: Isang Nakokontrol na Executive Switch

Ang DC contactor ay isang electromechanical switching device na nagkokonekta at nagdidiskonekta ng mga high-power DC circuit sa ilalim ng control system command. Ang mga pangunahing pag-andar nito sa isang istasyon ng pagsingil ay kinabibilangan ng:

•Control ng Start/Stop sa Pagsingil: Nagsasara upang itatag ang landas ng pagsingil sa utos mula sa BMS o controller ng pagsingil, at magbubukas upang idiskonekta kapag nakumpleto na.

•Emergency Paghihiwalay: Nagsasagawa ng kontroladong power disconnection sa pagtanggap ng mga command kapag naka-detect ang system ng mga abnormal na kundisyon gaya ng sobrang temperatura, sobrang boltahe, o insulation fault.

•Pamamahala ng pre-charge: Gumagana sa isang pre-charge na risistor upang limitahan ang inrush na kasalukuyang bago pasiglahin ang pangunahing circuit, na nagpoprotekta sa mga capacitor ng bus.

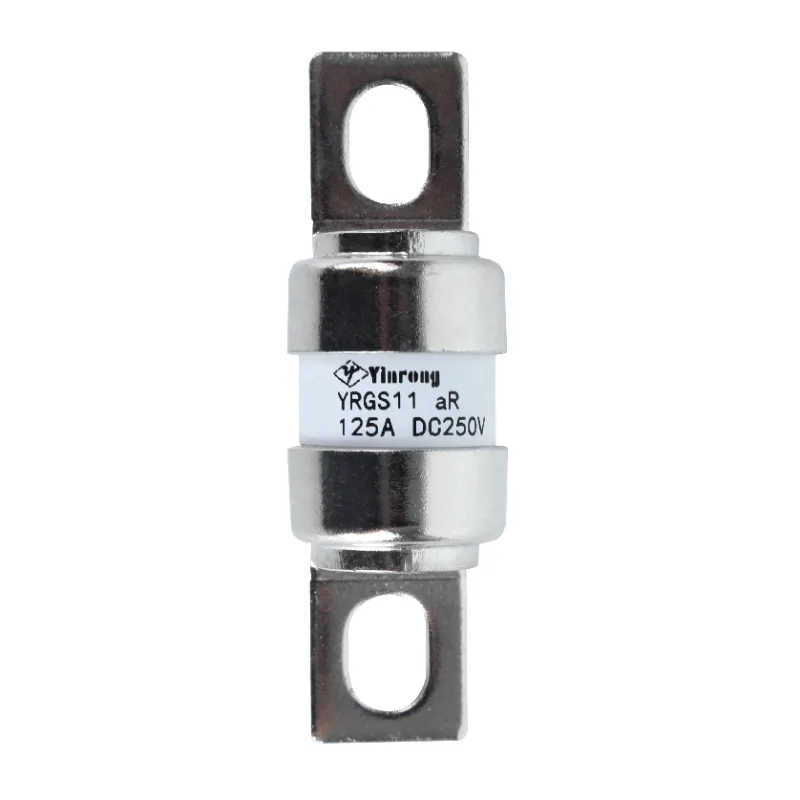

DC Fuse: Isang Passive Ultimate Protection Device

Ang fuse ay isang solong gamit na proteksiyon na elemento na mapagkakatiwalaang nakakagambala sa fault currents bago sila magdulot ng hindi maibabalik na pinsala. Ang mga pangunahing pagkakaiba sa pagitan ng semiconductor-grade fast-acting fuse na ginagamit sa DC charging station at ordinaryong pang-industriya na piyus ay:

•Tugon sa antas ng Microsecond: Malayong mas mabilis kaysa sa sampu-sampung millisecond na kinakailangan para sa contactor mechanical actuation.

•Katangian na Naglilimita sa Kasalukuyang: Pinaghihigpitan ang kasalukuyang enerhiya ng fault sa loob ng mga limitasyon sa pagtiis ng mga downstream power device (IGBT/SiC).

•DC Arc-Quenching Capability: Maaasahang pagkagambala sa 500V–1500V DC system na walang panganib sa muling pag-aapoy.

•Buod ng Pagpoposisyon: Ang contactor ay ang kinokontrol na "safety gate"; ang piyus ay ang kailangang-kailangan na "huling linya ng depensa."

II. Ang Logic ng Engineering ng Coordinated Matching

Ang disenyo ng proteksyon ng istasyon ng pagsingil ay malayo sa simpleng pag-install ng dalawang device sa parehong enclosure. Ang kanilang relasyon sa koordinasyon ay bumubuo sa pangunahing teknikal na lohika ng isang layered na arkitektura ng proteksyon.

Karaniwang Power Circuit Topology

Grid Input → AC/DC Module → DC Bus → Fuse → Main Contactor → Pre-charge Contactor + Resistor → Vehicle Interface

Hierarchy ng Proteksyon at Timing ng Pagtugon

Mga Karaniwang Mode ng Pagkabigo mula sa Hindi Magtugmang Koordinasyon

Pangunahing Pamantayan sa Disenyo: Ang fuse let-through I²t value ay dapat na mas mababa sa short-circuit withstand I²t value ng protected contactor.

III. Limang Pangunahing Teknikal na Parameter para sa Pagtutugma at Pagpili

1. Na-rate na Boltahe: Partikular sa DC na may Malaking Margin

Dahil ang DC current ay walang natural na zero-crossing point, ang arc extinction ay mas mahirap kaysa sa AC system. Samakatuwid, ang lohika ng pagpili para sa mga aparatong partikular sa DC ay pangunahing naiiba sa mga aparatong AC.

Prinsipyo ng Pagpili: Ang rate na boltahe ng parehong fuse at contactor ay dapat na ≥ ang pinakamataas na boltahe ng DC bus ng system.

•800V charging platform → Inirerekomenda ang 1000V DC o mas mataas na rating

•1500V energy storage system → Dapat pumili ng 1500V DC o mas mataas na rating

Babala sa Engineering: Mahigpit na ipinagbabawal ang pagpapalit ng mga produktong may rating na AC para sa mga device na partikular sa DC. Ang pagkabigong epektibong patayin ang arko sa panahon ng pagkagambala ng fault ay maaaring humantong sa mga sakuna na kahihinatnan.

2. Rated Current: Margin para sa Mga Contactor, I²t Calculation para sa Fuse

DC Contactor:

• Ang patuloy na kasalukuyang rating ay dapat na lumampas sa charging station maximum na output current.

•Salik ng karanasan sa engineering: Inirerekomenda ang pagpili sa humigit-kumulang 1.2×.

DC Fuse:

• Ang pagpili ay hindi dapat nakabatay lamang sa kasalukuyang na-rate; Dapat komprehensibong suriin ang I²t at breaking capacity.

•Ang fuse melting I²t ay dapat mas mababa sa withstand I²t ng protected semiconductor module (IGBT/SiC).

• Salik ng karanasan sa engineering: Inirerekomenda ang pagpili sa humigit-kumulang 1.5 ×.

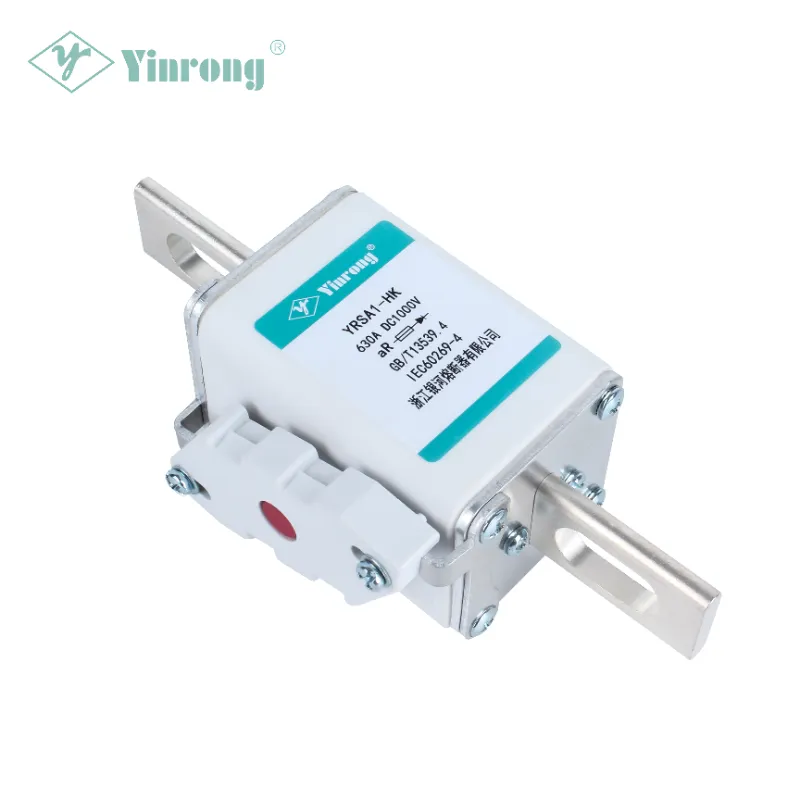

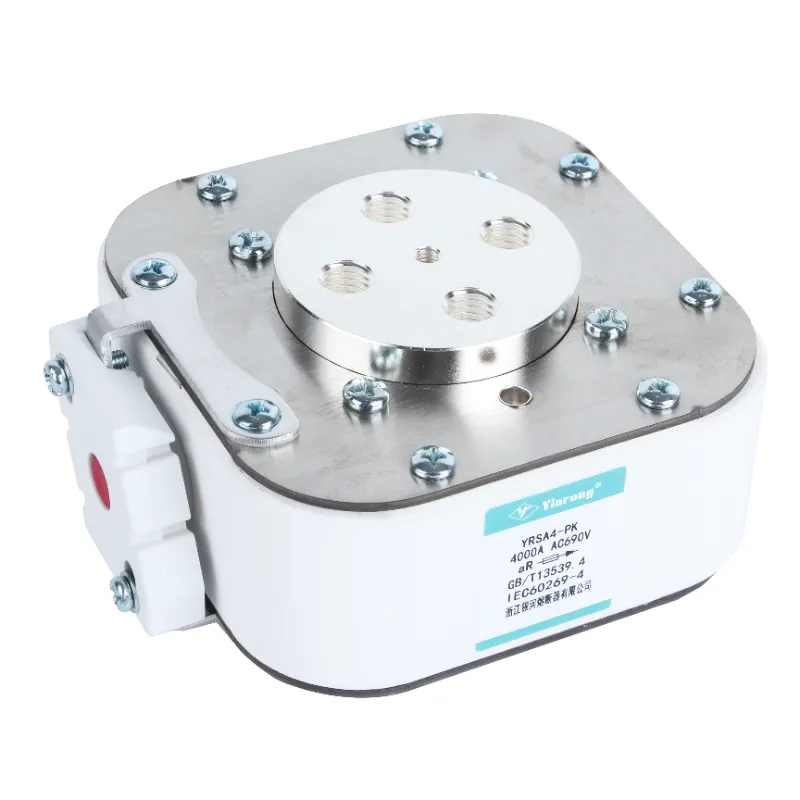

Ang serye ng YRSA mula sa Zhejiang Galaxy Fuse ay sumasaklaw sa mga na-rate na boltahe mula 690V hanggang 1500V at na-rate na mga alon mula 10A hanggang 3000A, na nagtatampok ng silver-plated na purong tanso o purong pilak na variable-cross-section na elemento ng fuse, na matatagpuan sa mga high-strength alumina ceramic tubes, na may high-purity quartz sanding bilang medium arc-quench.

3. I²t Coordination: Ang Pangunahing Parameter ng Pagtutugma ng Disenyo

Ang I²t (ampere-squared-seconds) ay ang pinaka-kritikal na tagapagpahiwatig ng dami sa pagpili ng pagtutugma ng fuse at contactor.

Mga Relasyon ng Pinilit sa Pagpili:

Ang fast-acting fuse series ng Galaxy Fuse ay nagtatampok ng mababang I²t value, malakas na current-limiting capability, at mataas na breaking capacity, na ginagawang angkop ang mga ito para sa short-circuit na proteksyon ng mga semiconductor device at kumpletong kagamitan.

4. Time-Current Selective Coordination

Sa isang multi-level na arkitektura ng proteksyon, dapat munang gumana ang protective device na pinakamalapit sa fault point.

5. Ambient Temperature at Derating

Ang mga istasyon ng pag-charge ay naka-deploy sa malawak na hanay ng mga kapaligiran, na may mga kinakailangan sa engineering mula -40°C mababang temperatura hanggang +85°C mataas na temperatura. Ang parehong mga piyus at contactor ay dapat na nakabatay sa kapasidad ayon sa aktwal na temperatura ng kapaligiran.

IV. Galaxy Fuse: Ang Propesyonal na Pagpipilian para sa Proteksyon ng DC Charging Station

Itinatag noong 1980,Zhejiang Galaxy Fuse Co., Ltd. ay isang propesyonal na fuse enterprise na nagsasama ng R&D, pagsubok, pagmamanupaktura, pagbebenta, at pag-import/pag-export. Bilang isang pangunahing negosyo sa ilalim ng dating Ministry of Machine Building at isang nangungunang tagagawa ng mga piyus sa China, ang mga pangunahing produkto ng kumpanya ay sumasaklaw sa photovoltaic DC fuse, mga bagong energy vehicle fuse, at charging station fuse. Sumusunod ang mga produkto sa IEC 60269, GB/T 13539.4, at iba pang internasyonal at domestic na pamantayan, at ini-export sa mahigit 80 bansa at rehiyon kabilang ang Europe, America, Southeast Asia, at Middle East.

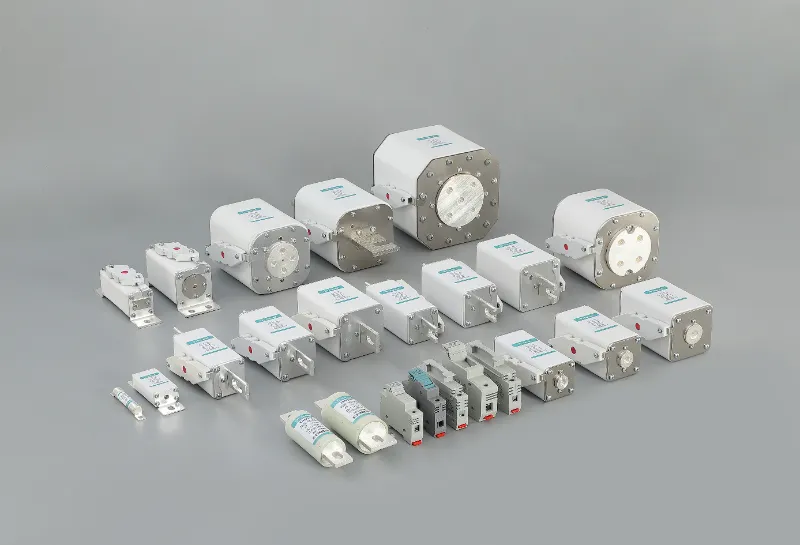

Inirerekomendang DC Protection Product Series para sa Mga Charging Station

Mga Pangunahing Kalamangan ng Galaxy Fuse

•Mga Buong Serye ng Internasyonal na Sertipikasyon: Maraming serye ang nakapasa sa TÜV, UL, CE, at CQC certifications. Saklaw ng mga management system ang IATF 16949, ISO 9001, ISO 14001, at ISO 45001.

•Mature Coordination Solutions: Malawak na karanasan sa koordinasyon ng engineering sa mga pangunahing DC contactor at mga solusyon sa pagpili ng mga mature.

• Kumpletuhin ang Suporta sa Teknikal na Data: Nagbibigay ng mga sinusukat na I²t curve at cut-off current curve para mapadali ang mga tumpak na kalkulasyon ng koordinasyon sa mga contactor.

•Malalim na Teknikal na Pagtitipon: May hawak na mahigit 48 utility model at invention patent para sa fuse product manufacturing, at kinilala bilang pambansang high-tech na enterprise noong 2017.

•Pamantayang Paglahok sa Industriya: Sumusunod ang mga produkto sa GB/T 13539.4, IEC 60269, at marami pang iba pang internasyonal at domestic na pamantayan.

V. Konklusyon

Ang pagtutugma ng mga contactor at piyus sa mga istasyon ng pagsingil ng DC ay maaaring teknikal na buod bilang: functional layering, timing coordination, at parameter interlocking.

• Ang fuse ay nagsasagawa ng microsecond-level short-circuit current interruption upang matiyak ang kaligtasan ng IGBT/SiC at iba pang power semiconductors.

• Ang contactor ay may pananagutan para sa kinokontrol na pamamahala ng paglipat, pagsasagawa ng normal na pagsisimula/paghinto at mga utos sa paghihiwalay ng emergency.

•Ang dalawa ay nagsisilbing mutual backup redundancy, na bumubuo ng dual safety barrier.

Kapag maayos na naitugma, ang bawat isa ay gumaganap ng sarili nitong mga tungkulin na may layered defense; kapag hindi tugma, ang mga kahihinatnan ay mula sa pagkabigo sa proteksyon hanggang sa pagkasunog ng kagamitan.

Sa mahigit 40 taong dedikasyon sa mataas na kalidad na fuse R&D at pagmamanupaktura, ang Galaxy Fuse ay nakatuon sa pagbibigay ng ligtas at maaasahang mga solusyon sa proteksyon ng circuit para sa mga istasyon ng pagsingil ng DC.

Para sa teknikal na suporta sa pagpili ng fuse para sa DC charging station protection system o koordinasyon sa mga contactor, mangyaringmakipag-ugnayan sa technical team ng Galaxy Fuse.
