​Fuse Selection: Mga Pangunahing Hakbang at Pangunahing Pagsasaalang-alang

Ang mga piyus ay malawak na kinikilala sa mga electrical system bilang ang huling linya ng depensa laban sa mga overcurrent fault — ang kanilang tamang pagpili ay direktang tumutukoy sa kakayahan sa pagkagambala ng fault at mga margin sa kaligtasan ng kagamitan. Ang hindi tamang pagpili ay hindi lamang humahantong sa madalas na pagkawala ng kuryente ng kagamitan ngunit maaari ring magdulot ng malubhang aksidente tulad ng sunog at pagsabog. Gayunpaman, nahaharap sa maraming kumplikadong mga parameter tulad ng rating ng boltahe, kasalukuyang mga curve ng katangian, kapasidad ng pagsira, at pagbaba ng temperatura, maraming mga inhinyero at tauhan ng pagkuha ang madalas na hindi sigurado kung saan magsisimula. Bilang isang propesyonal na tagapagtustos ng mga bahagi ng proteksyon ng circuit,Galaxy Fuseay malalim na nakatuon sa larangan ng proteksyon ng fuse at power distribution sa loob ng maraming taon, na nag-aalok ng buong hanay ng mga produkto ng fuse kabilang ang gL/gG slow-clear type, fast-acting type, at DC-specific na uri, na tumutulong sa mga customer na makamit ang ligtas, tumpak, at maaasahang overload at short-circuit na proteksyon. Ang artikulong ito, na pinagsasama ang mga internasyonal na pamantayan sa pagpili na may praktikal na karanasan, ay sistematikong binabalangkas ang mga pangunahing hakbang at pangunahing pagsasaalang-alang para sa pagpili ng fuse, na tumutulong sa iyo sa paggawa ng mga tamang desisyon mula sa mga dimensyon tulad ng boltahe, kasalukuyang, katangian na mga curve, at breaking capacity, at nagbibigay ng malinaw, naaaksyunan na gabay sa pagpili.

1. Tukuyin ang Rating ng Boltahe:

Ang na-rate na boltahe ng fuse ay dapat na katumbas o mas malaki kaysa sa maximum na operating boltahe ng protektadong circuit (kabilang ang mga posibleng transient overvoltages). Para sa mga DC circuit, kailangan ng espesyal na atensyon upang piliin ang mga piyus na partikular na idinisenyo para sa DC, dahil ang pag-interrupt sa isang DC arc ay mas mahirap kaysa sa pag-abala sa isang AC arc.

2. Tukuyin ang Kasalukuyang Rating (Pinakamahalaga at Kumplikado)

Normal na Operating Current:

Tumpak na sukatin o kalkulahin ang tuluy-tuloy na kasalukuyang iginuhit ng circuit sa ilalim ng normal na mga kondisyon ng pagpapatakbo. Ang rate na kasalukuyang ng fuse ay dapat na mas malaki kaysa sa normal na operating current ng circuit at dapat ay mas mababa kaysa sa ligtas na kasalukuyang-carrying na kapasidad ng protektadong konduktor o mga bahagi.

3. Mga Pangunahing Pagsasaalang-alang para sa Pagpili ng Rated Current

(1) Fuse Characteristic Curve

Kumonsulta sa curve ng katangian ng oras-kasalukuyang katangian ng gumawa.

Siguraduhin na sa ilalim ng normal na operating kasalukuyang, ang fuse ay hindi malinaw (ibig sabihin, ang fuse operating time ay mas mahaba kaysa sa normal na operating kasalukuyang punto).

Sa ilalim ng overload o short-circuit na mga alon na nangangailangan ng proteksyon, ang fuse ay dapat na ligtas na maalis sa loob ng sapat na maikling panahon (ibig sabihin, ang curve ay nasa kaliwa ng overload/short-circuit point).

(2) Overload na Proteksyon

Para sa mga kagamitan na may inrush current sa panahon ng startup, gaya ng mga motor at transformer, ang fuse ay dapat makatiis sa startup (surge) current nang hindi nag-clear sa loob ng pinapayagang oras ng pagsisimula (pumili ng fuse na may sapat na I²t value).

Kasabay nito, kapag nagkaroon ng labis na karga (hal., 1.5 hanggang 6 na beses ang rate ng kasalukuyang), dapat na maalis ang fuse sa loob ng pinapayagang overload na oras ng kagamitan. Pumili ng mga fuse na slow-clear o time-delay (hal., gL/gG, Type T).

(3) Proteksyon ng Short-Circuit

Ang fuse ay dapat makagambala sa napakalaking short-circuit na alon sa loob ng napakaikling panahon (karaniwang millisecond) upang maiwasan ang pagkasira ng kagamitan at sunog. Kinakailangan ang sapat na kapasidad ng pagsira (tingnan ang susunod na seksyon).

(4) Pagbaba ng Temperatura

Ang kasalukuyang rating ng isang fuse ay bumababa sa ilalim ng mataas na ambient temperature. Kumonsulta sa datasheet at magsagawa ng mga derating na kalkulasyon batay sa maximum na aktwal na temperatura ng kapaligiran sa pag-install. Halimbawa, sa ambient temperature na 55°C, maaaring kailanganin na pumili ng fuse na may rate na kasalukuyang 50% o mas mataas kaysa sa normal na operating current. Iwasan ang pag-install ng mga piyus sa mga nakapaloob na lugar na may mataas na temperatura o malapit sa mga bahaging nagdudulot ng init.

(5) Surge Currents at Pagtanda

Ang madalas na pagsisimula ng mga pulso o matagal na bahagyang overload ay maaaring mapabilis ang pagtanda ng fuse, na nagiging sanhi ng pag-alis nito kahit na sa ilalim ng normal na kasalukuyang operating. Suriin ang kasalukuyang mga pagbabago sa aktwal na operasyon.

4. Tukuyin ang Breaking Capacity (Interrupting Rating)

Ang rated breaking capacity ng fuse ay dapat na mas malaki kaysa o katumbas ng maximum na inaasahang fault current na maaaring mangyari sa protektadong circuit (kadalasan ang short-circuit current sa installation point). Para sa mga efinal circuit o mga circuit ng sambahayan, ang kapasidad ng pagsira ay maaaring kailanganin na ilang libong amperes (hal., 6 kA). Para sa mga pang-industriyang pangunahing distribution board na matatagpuan malapit sa malalaking transformer, ang kapasidad ng pagsira ay maaaring kailanganin na sampu o kahit daan-daang kiloamperes (hal., 50 kA, 100 kA, o mas mataas). Ang pagpili ng fuse na may hindi sapat na kapasidad sa pagkasira ay maaaring maging sanhi ng pagkaputol ng fuse o hindi mapagkakatiwalaang patayin ang arko kapag naaantala ang isang malaking fault current, na humahantong sa mga malubhang aksidente.

Mga Kritikal na Babala sa Kaligtasan

Walang mga Pagpapalit:

Huwag gumamit ng fuse na may kasalukuyang rating na mas mataas kaysa sa tinukoy, o palitan ang fuse ng wire (tanso o bakal). Ito ay isang malubhang panganib sa sunog.

Mag-ingat sa DC:

Sa mga sistema ng DC, palaging gumamit ng mga piyus na malinaw na may marka ng DC rating at may sapat na rating ng boltahe. Ang mga AC fuse ay maaaring hindi ligtas na makagambala sa DC fault currents.

Panganib ng Hindi Sapat na Kapasidad ng Pagsira:

Ang isang fuse na may hindi sapat na kapasidad sa pagsira ay maaaring sumabog kapag naputol ang isang malaking short-circuit current, na nagbubunga ng arko at lumilipad na mga labi – lubhang mapanganib.

Panuntunan sa Pagpapalit:

Pagkatapos maalis ang isang fuse, palaging tukuyin at alisin ang sanhi ng fault, pagkatapos ay palitan ito ng fuse ng parehong uri at parehong mga rating.

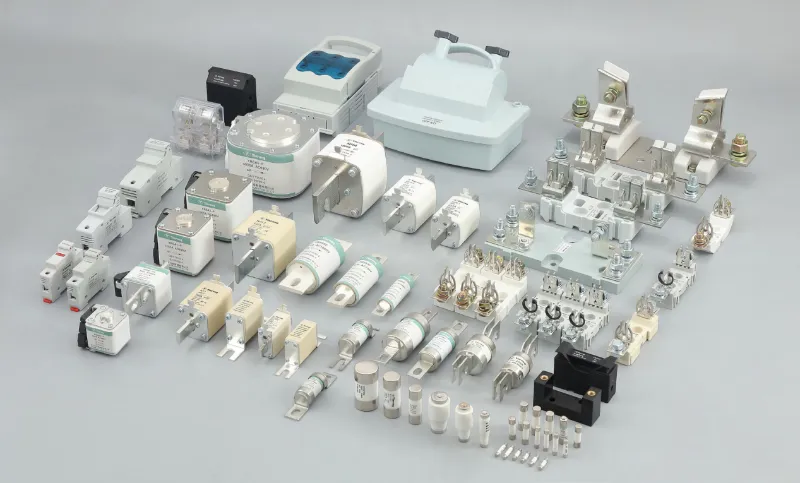

Ang pagpili ng fuse ay hindi kasing simple ng "pumili lang ng mas malaking rating" — nangangailangan ito ng komprehensibong pagsasaalang-alang ng maraming variable gaya ng boltahe, kasalukuyang, temperatura sa paligid, inrush current, at short-circuit na enerhiya. Ang isang maling pagpili ay maaaring maging hindi epektibo sa proteksyon na aparato, o maging ang pinagmulan ng isang aksidente. Nag-aalok ang Galaxy Fuse ng buong hanay ngmga produkto ng fusemula 1A hanggang 2000A, na sumasaklaw sa AC 250V/500V/690V at DC 150V/500V/1000V, kasama ang gG/gL general-purpose fuse, aM motor protection fuse, fast-acting semiconductor protection fuse, at PV/energy storage DC-specific fuse. Nagbibigay din kami ng kumpletong time-curve curve at I²t selection data support. Matutulungan ka ng aming technical team sa mga serbisyo ng malalim na pagpili gaya ng mga derating calculations, breaking capacity verification, at aging life assessment.
