​Fast-Acting Fuse vs. Ordinary Fuse: Ano ang Tunay na Pagkakaiba?

Sa disenyo ng power electronic system, direktang tinutukoy ng pagpili ng fuse ang mga margin sa kaligtasan ng kagamitan at ang bisa ng proteksyon ng fault. Kapag nahaharap sa mabilis na kumikilos na mga piyus kumpara sa mga ordinaryong piyus, maraming mga inhinyero ang gumagawa ng mga magaspang na pagpipilian batay lamang sa na-rate na kasalukuyang at boltahe, na tinatanaw ang mga pangunahing pagkakaiba sa materyal na agham, mga mekanismo ng pagtugon, at mga sitwasyon ng aplikasyon. Ang pangangasiwa na ito ay maaaring magdulot ng malubhang panganib sa mga bagong sistema ng pag-iimbak ng enerhiya at enerhiya.

Ang artikulong ito ay nagbibigay ng isang sistematikong pagsusuri ng mga pangunahing pagkakaiba sa pagitan ng mabilis na kumikilos na mga piyus at mga ordinaryong piyus—mula sa istrukturang disenyo at mga mekanismo ng pagsasanib hanggang sa mga hangganan ng aplikasyon—upang matulungan ang mga inhinyero na gumawa ng tumpak na mga desisyon sa pagpili.

Istraktura at Materyales: Mula sa "Metal Wire" hanggang sa "Precision Fusible Element"

Ang fusible element ng isang ordinaryong fuse ay karaniwang gawa sa geometrically shaped metal wire, na nagtatampok ng simpleng istraktura at mababang gastos sa pagmamanupaktura. Ang pagsasanib na lohika nito ay umaasa sa init ng Joule na nabuo ng mismong overload na kasalukuyang; kapag ang akumulasyon ng init ay umabot sa punto ng pagkatunaw, ang elemento ay natutunaw at nagbubukas ng circuit. Ginagawang angkop ng disenyong ito para sa mga sitwasyon kung saan hindi kritikal ang mabilis na pagtugon, gaya ng proteksyon sa sobrang karga para sa mga cable at wire.

Ang mabilis na kumikilos na fuse, gayunpaman, ay espesyal na na-optimize sa parehong materyal at istraktura. Ang fusible element nito ay gawa sa purong pilak, silver-plated na tanso, o purong tanso, na hugis hugis-parihaba na manipis na strip na may makitid na pabilog na butas na leeg, at pre-positioned low-melting-point solder spot sa mga partikular na lokasyon. Ang katalinuhan ng disenyo na ito ay nakasalalay sa katotohanan na kapag ang isang overload o low-multiple short-circuit current ay nangyayari, ang solder spot ay unang natutunaw, at sa pamamagitan ng isang metalurhiko na epekto, pinabilis ang mabilis na pagkaputol ng elemento sa makitid na leeg, na nakakamit ng circuit interruption sa microseconds hanggang milliseconds.

Sa esensya, ang mga ordinaryong piyus ay umaasa sa "natural na akumulasyon ng init," habang ang mabilis na kumikilos na mga piyus ay nakakakuha ng "aktibong pinabilis na pagsira" sa pamamagitan ng istruktura at materyal na inhinyeriya—ito ang pinakapangunahing pagkakaiba sa pagitan ng dalawa.

Bilis ng Tugon: Ang Millisecond vs. Microsecond Gap

Ang bilis ng pagtugon ay ang pinaka-intuitive na pagkakaiba-iba sa pagitan ng dalawang uri ng fuse.

Para sa mga ordinaryong piyus, ang oras ng fusing ay inversely proportional sa overload current multiple: mas mataas ang kasalukuyang lumalampas sa rated value, mas maikli ang oras ng fusing; sa kabaligtaran, sa mas mababang overload na multiple, ang oras ng pagsasanib ay maaaring umabot sa ilang segundo o mas matagal pa. Ang katangiang ito ng "time-delay" ay katanggap-tanggap sa cable protection dahil ang mga cable ay may partikular na thermal capacity at panandaliang overload na kakayahan.

Ang mga fuse na mabilis kumikilos ay ganap na naiiba. Salamat sa "pabilis" na mekanismo ng mga low-melting-point solder spot at ang kasalukuyang-density na konsentrasyon na epekto ng makitid na istraktura ng leeg, ang mabilis na kumikilos na mga piyus ay maaaring i-clear ang circuit sa loob ng millisecond o kahit microseconds. Ang matinding bilis na ito ay hindi hinahabol para sa sarili nitong kapakanan ngunit upang alisin ang fault current sa loob ng limitasyon ng panahon na kayang tiisin ng mga semiconductor device (gaya ng mga IGBT, SiC MOSFET, at rectifier diode)—karaniwang ang semiconductor thermal tolerance ay nasa order lang ng millisecond, at hindi matutugunan ng mga ordinaryong piyus ang kinakailangang proteksyong ito.

Mga Sitwasyon ng Application: Tinutukoy ng Mga Target ng Proteksyon ang Lohika ng Pagpili

Ang mga hangganan ng aplikasyon ng mabilis na kumikilos at ordinaryong mga piyus ay natural na tinutukoy ng kani-kanilang mga katangian ng pagtugon.

Pangunahing ginagamit ang mga ordinaryong piyus para sa overload at short-circuit na proteksyon ng mga cable at wire. Ang mga cable ay nagtataglay ng isang tiyak na thermal inertia; Ang mga panandaliang overload ay hindi agad nagdudulot ng pinsala sa pagkakabukod, kaya ang isang tiyak na pagkaantala sa operasyon ng fuse ay pinahihintulutan. Ipinapaliwanag nito kung bakit nananatiling malawak na ginagamit ang mga ordinaryong piyus sa pamamahagi ng gusali at mga linya ng kuryente sa industriya.

Ang mga fast-acting fuse, sa kabilang banda, ay idinisenyo upang protektahan ang mga semiconductor power device at rectifier assemblies. Sa mga photovoltaic inverters, DC charging station, at energy storage converter (PCS), IGBT at SiC modules ay lubhang madaling kapitan ng overcurrent—kapag nagkaroon ng short circuit, dapat na alisin ang current sa loob ng daan-daang microsecond, o permanenteng masisira ang device. Ang mga fast-acting fuse ay tiyak na solusyon para sa pangangailangang ito.

Lalo na sa mga sistema ng imbakan ng enerhiya (ESS), ang paggamit ng mga high-speed fuse ay kritikal. Ang mga short-circuit na alon sa mga cluster ng baterya ay nagtatampok ng mataas na boltahe ng DC, mataas na magnitude ng kasalukuyang, at walang natural na zero-crossing, na naglalagay ng mahigpit na pangangailangan sa nakakaabala na kapasidad at pagganap ng arc-quenching. Ang mga high-speed DC fuse para sa pag-iimbak ng enerhiya ay hindi lamang dapat magbigay ng mabilis na pagtugon ngunit mapagkakatiwalaan ding pumapatay ng mga arko nang hindi humihinto sa ilalim ng mataas na boltahe na mga kondisyon ng DC, habang nag-aalok ng sapat na kapasidad sa pagsira upang mahawakan ang napakataas na short-circuit na mga agos na maihahatid ng mga cluster ng baterya.

Klasipikasyon ng IEC: Ang Teknikal na Paghahati sa pagitan ng aR at gG

Mula sa pananaw ng mga pamantayan ng fuse ng International Electrotechnical Commission (IEC), ang pagkakaiba sa pagitan ng mabilis na kumikilos at ordinaryong mga piyus ay higit na binibilang at na-standardize.

Karaniwang nahuhulog ang mga ordinaryong piyus sagG(full-range cable protection), na nag-aalok ng kumpletong overload at short-circuit na proteksyon ngunit may medyo mas mahabang oras ng pagpapatakbo, na angkop para sa pangkalahatang pamamahagi at proteksyon ng cable.

Ang mga fast-acting fuse ay nabibilang saaR(partial-range semiconductor protection) klase. Ang mga aR fuse ay partikular na idinisenyo para sa proteksyon ng semiconductor device, na nagtatampok ng napakababang halaga ng I²t (let-through energy) at malakas na kakayahan sa paglilimita sa kasalukuyang. Maaari nilang putulin ang kasalukuyang fault sa pinakaunang yugto ng isang fault, na nililimitahan ang enerhiya ng fault sa loob ng kakayahang makatiis ng mga semiconductor device. Hindi pinangangasiwaan ng mga aR fuse ang proteksyon sa mababang-multiple overload—ang function na ito ay itinalaga upang kontrolin ang mga system o contactor, na bumubuo ng isang malinaw na functional hierarchy.

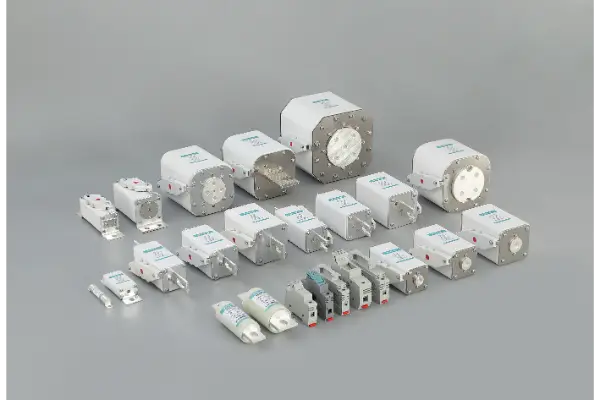

Galaxy Fuse: High-Speed ​​Fuse Solutions para sa Bagong Enerhiya at Imbakan ng Enerhiya

Galaxy Fuseay may higit sa 40 taong karanasan sa fuse R&D at pagmamanupaktura, pagbuo ng malalim na teknikal na kadalubhasaan sa fast-acting fuse segment. Para sa mga bagong application ng enerhiya gaya ng mga photovoltaic inverters, DC charging station, at energy storage converter, nag-aalok ang Galaxy Fuse ng komprehensibong hanay ng mga high-performance na high-speed fuse.

Energy Storage System Dedicated High-Speed ​​Fuseay isang pangunahing pokus na lugar para sa Galaxy Fuse. Ang mga sistema ng pag-iimbak ng enerhiya ay higit na hinihiling mula sa mga piyus kaysa sa mga pangkalahatang pang-industriya na aplikasyon: Mga boltahe ng DC hanggang 1500V, mga short-circuit na alon na umaabot sa daan-daang kiloamperes, at ang pangangailangan para sa ganap na pagkalipol ng arko at pagiging maaasahan ng pagkagambala sa mga nakapaloob na kapaligiran ng baterya. Gumagamit ang mga produkto ng serye ng pag-iimbak ng enerhiya ng Galaxy Fuse ng mga purong silver fusible na elemento at high-purity quartz sand arc-quenching media, na sinamahan ng mga optimized na disenyo ng neck-structure, upang matiyak ang pagtugon sa antas ng microsecond at maaasahang pagkagambala sa ilalim ng matinding kundisyon ng fault.

Mga Pangunahing Kalamangan sa Teknikal:

●Mga Elemento ng Pure Silver / Silver-Plated Copper:Ang mababang punto ng pagkatunaw at mataas na kondaktibiti ay nagsisiguro ng mabilis na pagtugon

●Optimized Necked Structure:Tumpak na kontrol ng mga fusing point para sa pare-parehong arc interruption

● High-Purity Quartz Sand Arc Quenching:Mabilis na sumisipsip ng arc energy at pinipigilan ang restriking

●Buong Sertipikasyon:Sumusunod ang mga produkto sa IEC60269, GB13539, at iba pang internasyonal na pamantayan, na may maraming serye na may hawak na UL, TUV, at CE na mga sertipikasyon

● Kumpletuhin ang Suporta sa Teknikal na Data:Nagbibigay ng mga sinusukat na I²t curve at cut-off current curve, na nagpapadali sa tumpak na pagkalkula ng koordinasyon ng proteksyon ng system para sa mga inhinyero

Konklusyon

Ang pagkakaiba sa pagitan ng mabilis na kumikilos at ordinaryong mga piyus ay lumalampas sa antas ng ibabaw na "mabilis kumpara sa mabagal." Mula sa pagpili ng materyal at pag-optimize ng istruktura hanggang sa mga mekanismo ng pagtugon at pag-uuri ng IEC, ang dalawa ay kumakatawan sa ganap na magkakaibang mga pilosopiya sa proteksyon.

Pinoprotektahan ng mga ordinaryong piyus ang "thermal capacity" ng mga cable; Pinoprotektahan ng mabilis na kumikilos na mga piyus ang "babasagin na bintana" ng mga semiconductor. Sa mabilis na lumalagong bagong sektor ng enerhiya at pag-iimbak ng enerhiya ngayon, ang pag-unawa at wastong paggamit sa natatanging halaga ng mabilis na kumikilos na mga piyus ay isang mahalagang kasanayan para sa bawat power electronics engineer.
