Pagtatasa ng pagpili ng mga piyus para sa proteksyon ng photovoltaic array sa solar photovoltaic power generation system

Ang Photovoltaic Power Generation System (pinaikling AS PV) ay binubuo ng mga sangkap at subsystem na maaaring direktang mai -convert ang enerhiya ng insidente ng enerhiya sa elektrikal na enerhiya, kung saan ang array ng photovoltaic ay ang pangunahing yunit. Ang photovoltaic array ay direktang nagko -convert ng insidente solar radiation sa DC kapangyarihan sa pamamagitan ng pagkonekta sa mga solar panel sa photovoltaic array box na koneksyon, at pagkatapos ay ikinukumpirma ito sa inverter o direktang nalalapat ito sa pamamagitan ng kahon ng koneksyon. Bilang bahagi ng system na nagkakahalaga ng hanggang sa 70% ng gastos, ang proteksyon ng photovoltaic array at ang pag -optimize ng kahusayan ng henerasyon ng kuryente ay naging mga pangunahing lugar ng pag -unlad ng teknolohikal.

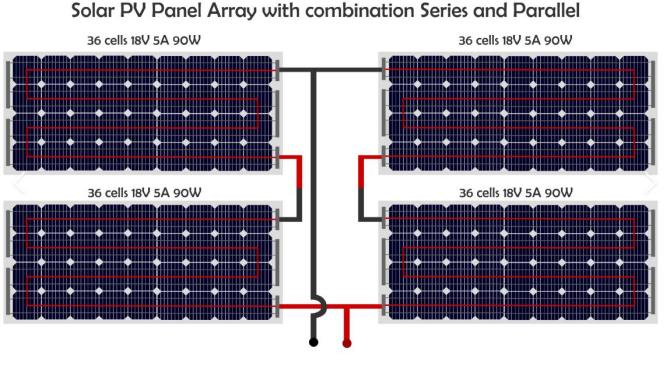

Upang mapagbuti ang kahusayan ng photovoltaic system, maraming mga photovoltaic panel ang konektado sa serye upang makabuo ng isang photovoltaic string, at maraming mga grupo ng mga photovoltaic strings ay konektado kahanay upang bumuo ng isang photovoltaic array. Ang kasalukuyang ng photovoltaic array ay nagko -convert sa pamamagitan ng kahon ng koneksyon at pumapasok sa link ng downstream application. Upang maiwasan ang photovoltaic panel mula sa pagiging isang pag -load ng enerhiya at nakakaapekto sa pangkalahatang kahusayan ng henerasyon ng kuryente kapag naganap ang isang kasalanan, at upang maiwasan ang labis na mga panganib na dulot ng maling pag -aalinlangan o lokal na abnormalidad, ang bawat photovoltaic string ay kailangang mai -install na may mga fuse sa parehong mga dulo. Kapag ang isang maikling kasalanan ng circuit ay nangyayari sa photovoltaic string, ang serye ng fuse ay mabilis na pumutok at ibukod ang may sira na bahagi upang matiyak ang normal na operasyon ng array sa kabuuan.

Bilang karagdagan, ang mga fuse ng array ay maaari ring magbigay ng proteksyon laban sa mga alon na pinapakain mula sa mga bahagi ng agos, lalo na kung ang short-circuit kasalukuyang ay mas mataas kaysa sa kasalukuyang ng isang solong string ng PV. Ang na -rate na kapasidad ng pagsira ng fuse ay dapat na masakop ang mga matinding kondisyon upang maprotektahan ang ligtas na operasyon ng system.

Mga pamantayang pang -internasyonal at mga pagtutukoy sa domestic

Sa mga tuntunin ng proteksyon ng panig ng PV DC, ang mga kaugnay na pamantayang pang -internasyonal at domestic ay nagbibigay ng mahalagang patnubay. Halimbawa, ang Artikulo 690.99 ng Pamantayang Pambansa ng USRice/NFPA 70Ang "National Electrical Code" (NEC) ay malinaw na nagsasaad na ang mga conductor at kagamitan sa mga circuit ng subsystem ng PV, mga circuit ng output ng PV, mga circuit ng inverter output, at mga circuit ng imbakan ng enerhiya ay dapat matugunan ang mga kinakailangan ng mga sugnay na conductor at kagamitan. Bilang karagdagan, pinagtibay ng China ang katumbas na pamantayan ng IECGB/T 16895.32-2021.

Binuo ng IEC angPamantayan sa IEC 60269-6Partikular para sa mga fuse ng proteksyon ng photovoltaic system, na malinaw na itinatakda ang mga kinakailangan sa pagganap ng mga photovoltaic fuse, tulad ng kakayahang makatiis ng patuloy na mga short-circuit currents at mabilis na pumutok. Kasabay nito, ang teknikal na detalye ng ULPaksa 2529Nagbibigay ng mahalagang patnubay para sa mga mababang-boltahe na mga piyus sa mga sistema ng photovoltaic. Ang dalawa ay bahagyang naiiba sa pagkalkula ng kasalukuyang pamumulaklak at ang paggamit ng mga koepisyent ng pagwawasto ng temperatura.

Mga pagsasaalang -alang sa pagpili ng fuse

Kapag pumipili ng mga fuse sa mga photovoltaic system, ang mga sumusunod na tagapagpahiwatig ay dapat na nakatuon sa:

Rated boltahe: Ang na-rate na boltahe ng fuse ay dapat matugunan ang maximum na open-circuit boltahe (VOC) na maabot ng system. Lalo na sa mga malamig na lugar, ang open-circuit boltahe na halaga ng pagwawasto ng photovoltaic panel sa pinakamababang temperatura ng ambient ay dapat isaalang-alang.

Na-rate na kasalukuyang: Para sa mga piyus na konektado sa serye na may mga photovoltaic panel, ang na-rate na kasalukuyang in≥1.56 ISC (ang ISC ay ang short-circuit kasalukuyang) ay karaniwang kinakailangan. Ang pamantayang IEC ay binago sa IN≥1.42 ISC, at ang pamantayan ng US UL ay in≥1.35 ISC. Kailangan itong mapili kasama ang aktwal na kapaligiran ng aplikasyon.

Paghiwa-hiwalay na Kapasidad: Ang pagsira ng kapasidad ng fuse ay dapat na sapat upang makayanan ang short-circuit kasalukuyang rurok at protektahan ang kagamitan mula sa pinsala.

Kakayahang Kapaligiran: Sa kaso ng mataas na temperatura o pag-install ng siksik, ang na-rate na halaga ay dapat na naaangkop na nabawasan ayon sa mga rekomendasyon ng tagagawa ng fuse upang matiyak ang pangmatagalang matatag na operasyon.

Konklusyon

Ang pag -install ng mga DC fuse sa photovoltaic arrays ay hindi lamang isang kinakailangang paraan upang maprotektahan ang kagamitan at pagbutihin ang kahusayan ng henerasyon ng kuryente, kundi pati na rin isang mahalagang hakbang upang matiyak ang ligtas na operasyon ng buong sistema. Ang makatuwirang pagpili ng mga fuse ay nangangailangan ng komprehensibong pagsasaalang-alang ng mga kadahilanan tulad ng nagtatrabaho na kapaligiran ng mga photovoltaic panel, short-circuit kasalukuyang, open-circuit boltahe, atbp upang matiyak ang pangmatagalang pagiging maaasahan at ekonomiya ng system.

Halimbawa, ang Zhejiang Galaxy Fuse Co, Ltd's1000VDC 30A 10x38mm solar py fuse linkat1500VDC 30A 10x85mm solar PV fuse linkat1500VDC 630A 3L Bolt Type Solar PV Fuse LinkAng mga photovoltaic fuse ay malawakang ginagamit sa mga pangunahing posisyon ng proteksyon ng mga cabinets ng koneksyon ng photovoltaic. Sa mahusay na pagganap at mataas na pamantayan na sertipikasyon, ang mga piyus na ito ay nagbibigay ng matatag at maaasahang mga solusyon para sa mga proyekto ng henerasyon ng photovoltaic, na tumutulong sa system na gumana nang mahusay.
